仪表电缆

NF M 87-202 EGSF 法标仪表缆

应用

NF M 87-202 EGSF 法标仪表线缆用于安全性较低的石油、石化装置，特别是传输交流或直流模拟信号。

标准

NF M 87-202

UTE C 32-014

NF C 32-020

IEC 60332-1

IEC 60332-3-24

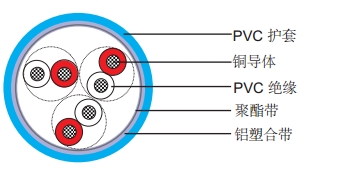

结构

导体	实心或绞合铜导体
绝缘	聚氯乙烯 （PVC）
粘合带	聚酯带
总屏蔽	铝塑合带
外护套	聚氯乙烯 (PVC) (阻燃、防紫外线、防矿物油、防烃)
护套颜色	亮蓝色

线芯标识

颜色	白色	红色	蓝色	黄色
2 线组	X	X
3 线组	X	X	X
4 线组	X	X	X	X

白色的线芯上标注线对数或线组数

特点

额定电压：300/500V

操作温度：-40°C/+90°C

绝缘温度：MAX+50°C

最大电压：250V

测试电压：2000V

导体的最大直流电阻：

导体尺寸	Ohm/km at +20°C
1/0.80mm(0.50 sqmm)	37.50
7/0.40mm(0.88 sqmm)	21.40
7/0.53mm(1.50 sqmm)	12.50

导体电容(nf/km)：

0.5 sqmm ≤ 145

0.88 sqmm ≤ 160

1.50 sqmm ≤ 180

类型/编码：

系列 1	2 线组，3 线组，4 线组的数量 / 01 到 27
系列 2	2 线组(IP) ,3 线组 (IT) , 4 线组 (IQ)
系列 3	单芯截面积 05 (0.5mm2 ) , 09 (0.88 mm2 ) 或 15(1.5mm2 )
系列 4	总屏蔽(EG) 或者单屏蔽+总屏蔽(EI)
系列 5	防护等级：无铠装(SF),铠装(FA), 铅护套 + 铠装(PF)

电缆参数

NF M 87-202	芯数x 横截面积	导体截面积 mm2	外径(mm)		重量 (kg/km)?
			最小	最大?
03 IP 05 EGSF	3X2X0.5	0.5	8	9.3	95
07 IP 05 EGSF	7X2X0.5	0.5	10.5	12.1	160
12 IP 05 EGSF	12X2X0.5	0.5	13.4	15.4	255
19 IP 05 EGSF	19X2X0.5	0.5	16.6	19	380
27 IP 05 EGSF	27X2X0.5	0.5	19.2	22	510
01 IQ 09 EGSF	?1X4X0.88	0.88	7	8.2	90
01 IP 09 EGSF	1X2X0.88	0.88	6.1	7.2	65
03 IP 09 EGSF	3X2X0.88	0.88	10.5	12	150
07 IP 09 EGSF	7X2X0.88	0.88	14	16	280
12 IP 09 EGSF	12X2X0.88	0.88	17.9	20.4	440
19 IP 09 EGSF	19X2X0.88	0.88	22	25.3	665
27 IP 09 EGSF	27X2X0.88	0.88	25.8	29.6	880
01 IP 15 EGSF	1X2X1.50	1.5	6.8	7.8	83
07 IT 05 EGSF	7X3X0.50	0.5	12	13.8	210
12 IT 05 EGSF	12X3X0.50	0.5	15.5	17.1	375
01 IT 09 EGSF	1X3X0.88	0.88	6.4	7.5	80
07 IT 09 EGSF	7X3X0.88	0.88	16.4	18.1	410
12 IT 09 EGSF	12X3X0.88	0.88	20.8	22.9	660
01 IT 15 EGSF	1X3X1.50	1.5	7.2	8.2	100
